Поэтапное пособие в виде статьи для самостоятельного изготовления ворот на дачу, в загородный дом
- Определяем ширину будущего проема и направление открытия
Оптимальным размером проема откатных ворот для дачного участка или коттеджа являются габариты: 4-5 метров в ширину и 1,7-2 метра в высоту. Такие размеры идеально подходят для любого вида транспорта, которые мы используем в повседневности. И позволяют скрыть ваш участок от посторонних взглядов.
Если въезд происходит под углом или дорога, с которой выезжает машина, узкая, мы рекомендуем сделать ширину проема немного шире - от 5 метров. Само направление открытия не считается принципиальным, все на выбор потребителя.
Важно: обратите внимание на то, чтобы ваши ворота не перекрывали калитку для входа. Рекомендуем учитывать достаточно места для полного открытия ворот, чаще всего такими габаритами считается величина до 1,5 ширины створки.

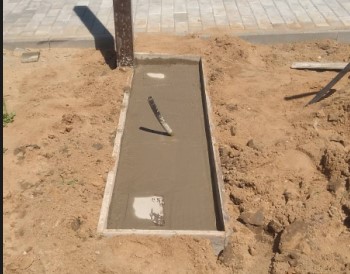

- Подготовка фундамента, металлическая закладная, бетонирование
На втором этапе нужно решить вопрос по обустройству фундаментального основания, от которого напрямую зависит правильное распределение нагрузки и надежность конструкции. Помните, что от качества фундаментного основания, от правильной глубины закладки бетона, ровности поверхности всегда зависит количество финансовых и временных затрат, используемых в дальнейшем.
Если сэкономить на бетонном основании, Вам со временем будет нужно покупать дополнительные элементы для укрепления или даже привлекать профильных специалистов для ремонта/переустановки ворот.
Как правильно определить размеры бетонного основания?
Чтобы правильно определить размеры основания давайте рассмотрим на примере ворота со стандартной зашивкой металлическим штакетником с шириной конструкции в 4500 мм. Открываем приложение на смартфоне РОЛТЭК. РАСЧЕТ, которое доступно для IOS, Android или переходим по ссылке на официальный сайт производителя откатных ворот https://www.rolls.ru/technical/official-roltek-raschet.php?type=length
Для предварительного просчета Вам нужно ввести:
- Вес створки (рама стандартных ворот весит не больше 200 кг);
- Ширину проема – 4500мм и нажать кнопку «Рассчитать».
На экране телефона видим результат расчета – рекомендуемая длина направляющей не более 6028 мм. Это стандартная длина направляющей из серии РОЛТЭК ЭКО.
В приложении у Вас есть возможность получить полезную для себя информацию по монтажу роликовых опор РОЛТЭК ЭКО, с арт.003 – расстояние между центрами опор - 928 мм. После изучения информации делаем вывод – края роликовых опор могут разноситься на расстояние не больше 1230 мм.
Если у нас направляющая 6030мм, то длина бетонного основания с запасом составляет 1500мм. Достаточно часто наши заказчики думают, что лучше сделать основание 2000мм, такие размеры считаются избыточными, они повлекут перерасход бетона и дополнительные трудозатраты.
Определяем глубину закладки бетона
Глубину закладки мы будем рассчитывать исходя из среднего значения между максимальным и минимальным уровнем глубины промерзания грунтов в Минском регионе Беларуси. Такое значение составляет не более 110см. Исходя из результатов глубина ямы под закладку бетона должна быть не меньше 120 см, такой размер укладывается в необходимые максимальные значения, является средним для регионов Беларуси.
Определяем ширину закладки основания
Ширина закладки определяется с учетом трех факторов: наличие автоматики, ширины площадки роликовой опоры и необходимого отступа от столба для установления поддерживающего кронштейна с роликами. Сама ширина роликовой площадки составляет 100 мм из серии РОЛТЭК ЭКО. Необходимым отступом столба для установки кронштейна РОЛТЭК с арт. 0.55 считается 70 мм.
Вывод: Не менее 230 мм будет считаться минимальная ширина бетонной закладной без установки автоматики, но с учетом возможной установки опалубки и обсыпки грунта.
Если Вы заинтересованы установить автоматику, фундаментная основа должна составлять 400 - 450мм, такой расчет позволит установить любую модель привода любого производителя.
Полезная информация, рекомендуемая к изучению: верх фундаментного основания всегда считается нулем. Будущее покрытие - плитка - не может быть выше поверхности основания. Погодные условия могут повредить фундамент – вода накапливается, агрессивно воздействует на автоматику и фурнитуру и выводит механизм из строя. Основание всегда должно быть выше на несколько сантиметров от окружающего покрытия. В противном случае нужно позаботиться о системе водоотведения, такм образом, чтобы вода после дождя уходила с поверхности бетонного основания естественным путем, без привлечения сложных систем.

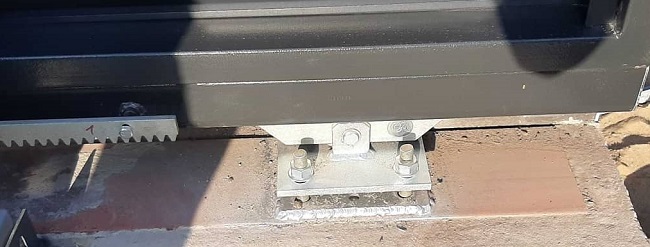

Наши клиенты часто задаются вопросом – нужно ли бетонировать закладную из швеллера и арматуры? Какой швеллер лучше всего использовать?
Установка закладной будет считаться необязательной, если вы используете бетон маркой не ниже, чем 250, произведенный на РБУ. Чаще всего наши специалисты устанавливают ворота на готовые бетонные основания, которые не предусматривали закладной, и это не влияет на срок службы конструкции. Если мы лично осуществляем монтаж на фундаментную основу без закладной, специалисты используют химический анкер и высокопрочную шпильку с показателем прочности 8.8. Это залог того, что ваши самостоятельно изготовленные откатные ворота прослужат очень долго.
Если вы решили забетонировать швеллер, мы рекомендуем остановить свой выбор для малых ворот на 12П полтораметровый и арматура 10 мм, ее понадобится 15 метров. Для средних ворот используйте швеллер 12П или 14П длиной 2 метра, арматуру 12мм, для больших ворот с проемом 6-8 метров - используется швеллер 16П длиной 2.3 - 3.0 метра и арматура 12мм. Все металлические элементы нужно соединить сваркой, чтобы Вы получили надежную закладную. К установке ворот можно приступать сразу после выдержки фундамента для высыхания, с момента заливки бетона должно пройти 3-4 недели.
- Закупка расходных материалов для ворот и сварочные работы
Для подготовки рамы Вам как правило нужно:
- 18 м профильной трубы 60*40*2;
- 18 м профильной трубы размерами 40*20*1,5.
- Комплектующие для откатных ворот. Мы рекомендуем Ролтэк - выбор профессионалов.

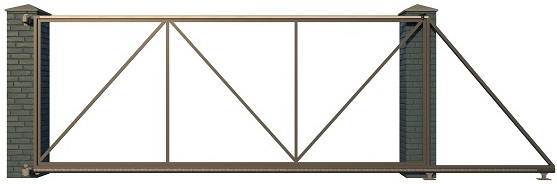

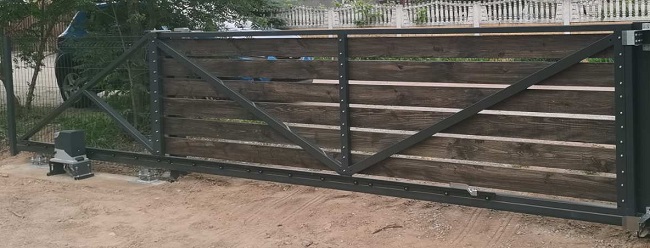

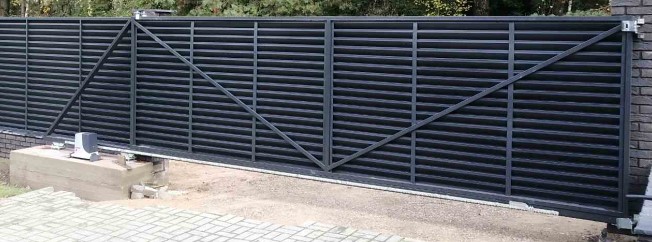

Чтобы исключить провисание полотна, сохранить на длительный период времени геометрию ворот, рекомендуется в конструкции предусматривать фермы - диагонали. Для больших ворот рекомендуется изготавливать противовес в виде замкнутого прямоугольного контура, в остальных случаях - в виде половины от такого контура. Для герметизации стыка рамы и направляющей при покраске грунтом и эмалями нужно использовать шовный полиуретановый автомобильный герметик. При выборе полимерного покрытия используйте силиконовый высокотемпературный герметик. Важным элементом при изготовлении откатных ворот является подготовка основания для их изготовления - сварочного стола. Он должен быть ровный, выставлен по уровню, соответствовать размеру изготавливаемых ворот. Технология сварки ворот заслуживает отдельной статьи, но нужно отметить, что ворота не должны своей формой напоминать банан или лопасть винта.
Покрытие полотна эмалями считается более ремонтопригодным и может выполняться самостоятельно, без привлечения специалистов. Полимерное покрытие всегда производится в специализированных печах. Во всех случаях уделите особое внимание подготовке металла - зачистке от окислов, ржавчины, обезжиривании при помощи чистой хлопчатобумажной ткани и обезжиривателя. Поверьте, на этом не стоит экономить, так как тщательная зачистка и подготовка откатных ворот под покрытие - залог долгого срока службы такого покрытия. Важным элементом, позволяющим продлить срок службы ворот, является изготовление технологических отверстий диаметром 3-4мм по низу ворот возле сварных швов. Это позволит удалить неизбежно образующийся внутренний конденсат.
- Установка откатных ворот на объекте
Рекомендации по установке откатных ворот мы предоставляем исходя из того, что приемный и опорный столб выполнены из кирпича, бессера или же брика. Для самостоятельного монтажа откатных ворот Вам нужно купить:
- Перфоратор, строительный уровень и 10 м нитки строительной.
- Болгарку с отрезными кругами и строительный пистолет для химического анкера.
- Два баллона химического анкера (лето/зима).
- Для установки роликовых опор – сверло 140*14мм.
- 8 гаек М12, двухметровые шпильки М12 8.8 класса, 16 шайб М12.
- Для крепления кронштейнов ловушек и поддерживающего кронштейна – сверло 100*12.
- Для установки поддерживающего столба – 20 шайб, 10 гаек М10, двухметровые шпильки М10.
- Для крепления ловушек к кронштейну – 6 гаек М10, 6 болтов М10*30, 12 шайб М10.
Приступайте к монтажным работам откатных ворот без страха и опасений из-за невыдержанного уровня горизонтали. Вам не стоит беспокоиться и переживать – комплектующие РОЛТЭК предусматривают специальные подставки для опоры (в комплектации KIT3), а также кронштейны для ловушек со всеми необходимыми регулировками (комплектация KIT2). Даже если Вы сделаете ошибку, то у Вас всегда остается возможность отрегулировать ворота без потребности в повторном монтаже. Как минимум, следующие откатные ворота вы поставите гораздо быстрее и без ошибок).

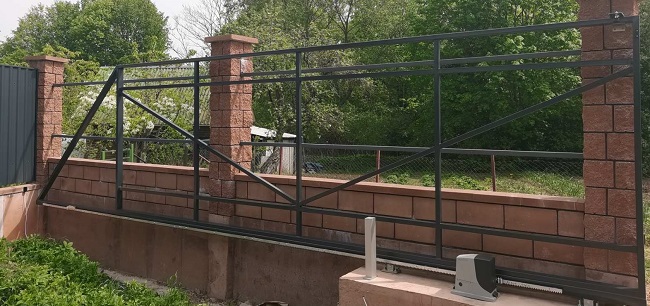

Иногда возникает необходимость обезопасить место отката ворот, чтобы при их открытии ворота не касались имущества или человека. Особенно данный вопрос актуален при наличии детей. Вариант выхода из ситуации - на фото - установка дополнительной пары фотоэлементов по ходу движения противовеса ворот.
- Установка автоматики
Автоматика предоставляет комфорт в применении, но к ее установке нужно подходить серьезно. Если на этапе обустройства фундаментного основания Вы предусматривали установку автоматики, значит были проложены гофры в столбах и в самом бетоне. Если на этапе заливки Вы не предусматривали автоматику для ворот, но все же решили ее установить, мы поможем решить эту сложность. Для этого Вам нужно снаружи установить кабель-каналы или просто расшить швы, заложив в них необходимые провода.

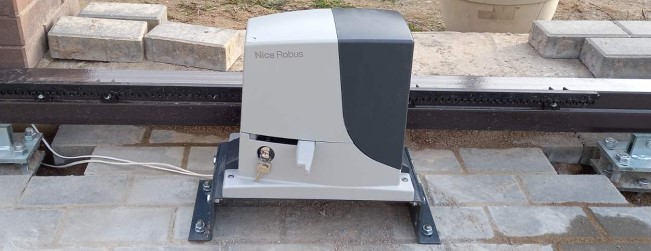

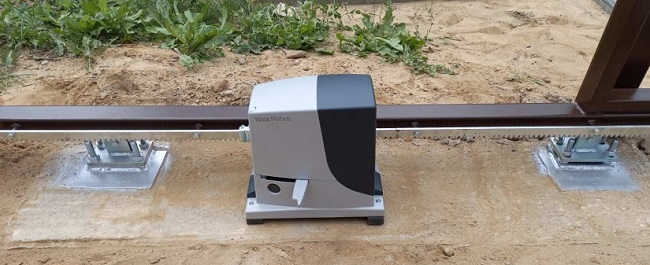

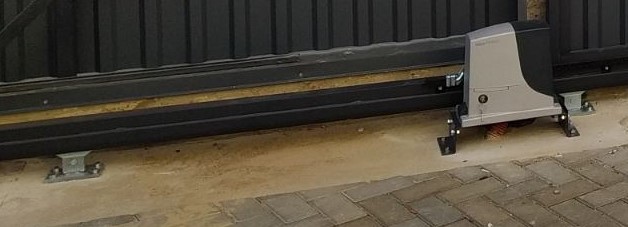

Автоматика должна устанавливаться на бетонное основание с помощью химического анкера и шпильки М10. Она поднимается на 6-10 см, но сам подъем всегда будет зависеть от вида применяемой зубчатой рейки. Рекомендуем использовать площадку для установки автоматики с регулировкой по высоте.
После установки привод нужно запрограммировать, чтобы система открывалась и закрывалась в автоматичном режиме с помощью пульта управления. Ознакомиться с программированием Вы можете на нашем YouTube-канале.
Фотографии готовых откатных ворот вы можете увидеть, нажав на картинку:
Итоги
Внимательно ознакомившись с нашим материалом каждый начинает понимать, что самостоятельно изготовить и установить откатные ворота не является большой проблемой. Для этого нужно купить все рекомендованные материалы и по предоставленной информации создать и смонтировать откатные ворота.
Подготовкой данной статьи-пособия занимались ведущие специалисты нашей компании, а расходные материалы, которые требуются для создания и установки откатных ворот, использовались из нашего каталога.
К вниманию розничных и оптовых покупателей. В каталоге демонстрируются все необходимые комплектующие для создания откатных ворот РОЛТЭК:
- Зубчатая рейка и фурнитура для откатных ворот.
- Автоматика и специальная площадка под нее.
- Закладная и химический анкер для ворот.
Если Вы решили воспользоваться услугами квалифицированных специалистов, переходите в раздел «Откатные ворота под ключ» и оставляйте свои заявки на сайте. У нас Вы сможете купить готовые каркасы для откатных ворот и сэкономить личное время. За подробной консультацией приглашаем в действующий шоу-рум откатных ворот и автоматики - в магазин "Всё для ворот" - г.Минск, ул.Бабушкина, 48/2.
Удачных Вам ворот!
Искренне надеемся, что всё у Вас получится!
